Дверь подъемная вертикальная Дорхан для охлаждаемых помещений IDV
белый RAL 9010, IDV
Цена:
387 150 руб.
348 435 руб.
Заказать
Предназначены для охлаждения помещений, которые используются для формирования входных групп в морозильные камеры складов, компаний пищевой промышленности, логистических центров.
Рационально использовать в помещениях, где нужно сэкономить пространство. Конструкция подразумевает вертикальное открытие дверей, что и приводит к экономии.
Дверь может использоваться для различных объектов, даже там, где температура достигает -35 градусов Цельсия.
Больше информацииМеньше информации

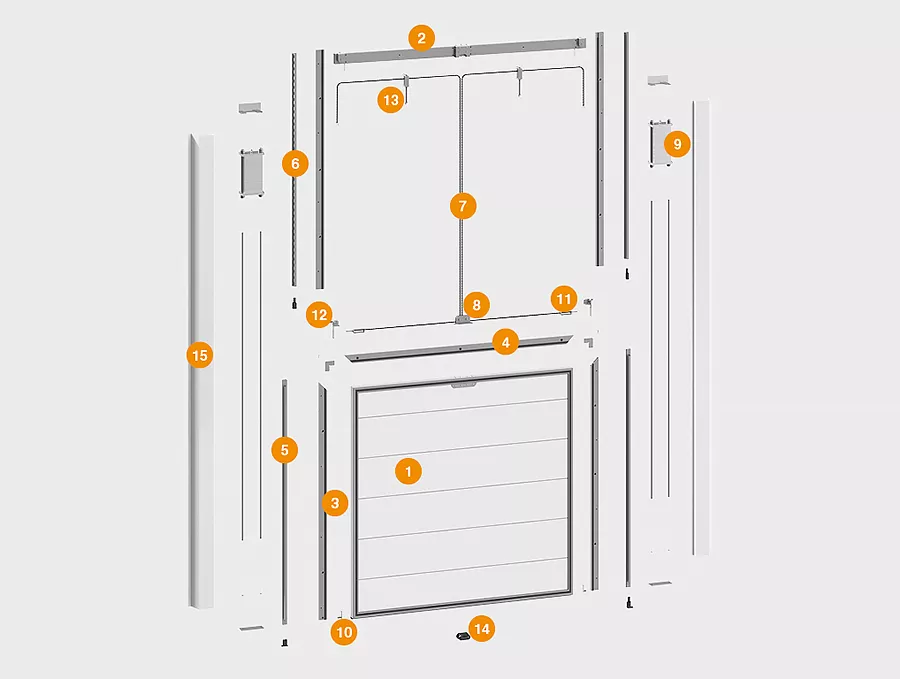

Конструкция вертикально-подъемных дверей для охлаждаемых помещений
- Полотно двери
- Несущая балка рамы
- Алюминиевый профиль-стойка
- Алюминиевый профиль-поперечина
- Алюминиевый профиль-надставка
- Вертикальные направляющие
- Цепь
- Кронштейн цепи
- Противовес
- Нижний угловой кронштейн
- Устройство защиты от падения полотна
- Роликовая опора
- Амортизатор
- Ручка двери
- Защитный короб
Внешний вид вертикально-подъемных дверей для охлаждаемых помещений
- Поверхности
- Цвета
- Панели
Гладкая
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Широкая полоса (с внешней стороны)
Доска (с внутренней стороны)
Характеристики вертикально-подъемных дверей для охлаждаемых помещений
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение |
|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 |
| Вес полотна, кг/м² | 20 |
| Антикоррозионная стойкость | Высокая устойчивость к коррозии |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 800–3 000 |
| Высота проема, мм | 1 800–4 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | 2 050–3 250 |
| Пристенки, мм | от 115 |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Состав | Пенопластовые уголки, пузырчатая пленка, стретч-пленка |
| Длина, мм | Высота полотна + 50 |
| Ширина, мм | Ширина полотна + 50 |
| Высота, мм | Толщина изоляции + 50 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Ширина, мм | Ширина полотна + 320 |
| Длина, мм | Высота полотна + 460 |
| Высота, мм | 700 (при толщине изоляции 80 мм); 750 (при толщине изоляции 120 мм) |
Комплектация вертикально-подъемных дверей для охлаждаемых помещений
- Базовая
- Дополнительная
Алюминиевая система направляющих.
Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева
Полотно двери из сэндвич-панелей.
Уплотнитель периметра полотна двери.
Утапливаемая ручка для открывания и закрывания двери.
Защитный декоративный короб.
Балансирующий механизм.
Внутренняя алюминиевая рама для обеспечения жесткости крепления в проеме.
Обогрев полотна двери.
Защитные бамперы из рифленого алюминия.
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.
Монтаж вертикально-подъемных дверей для охлаждаемых помещений
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед установкой необходимо точно знать размеры проема. Для наилучшего результата рекомендуем приглашать наших специалистов, которые быстро и качественно осуществлять замер как минимум в 3-х точках.
● максимальное расстояние между полом и верхом проема (H);
● максимальное расстояние между краями проема (B);
● наименьшее расстояние от препятствия до верха проема - не менее 240 мм (h);
Требования к объекту:
● расхождение уровня стен не должно превышать 3 мм;
● расхождение диагоналей проема не должно превышать 5 мм.
Накладной монтаж снаружи помещения
Среднетемпературное исполнение
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от +6 до −5 |
| Температурный режим перед дверью, °С | от +35 до 0 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 80 мм
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от −5 до −18 |
| Температурный режим перед дверью, °С | от +35 до −18 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от −18 до −27 |
| Температурный режим перед дверью, °С | от +50 до −35 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм с обогревом полотна
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от −27 до −35 |
| Температурный режим перед дверью, °С | от +50 до −35 |
| Влажность, % | до 100 |
Инструкции по вертикально-подъемным дверям для охлаждаемых помещений
Вопрос-ответ
Как выбрать правильную дверь для холодильной камеры?
Двери для холодильных камер должны быть способны минимизировать утечку холода, чтобы обеспечить эффективное сохранение низких температур внутри. Также они должны быть способны функционировать надежно даже при экстремально низких температурах, чтобы обеспечить непрерывную работу камеры. Они также должны быть достаточно прочными, чтобы выдерживать высокую нагрузку и обеспечивать долгий срок службы.
Как правильно подобрать вид двери для холодильной камеры?
Выбор типа двери для холодильной камеры основывается на технологическом проекте. Для прохода персонала рекомендуется использовать распашные, а для проезда механизированных погрузочных средств - откатные.
В каких случаях рекомендована установка утапливаемого порога?
Рекомендуется применять функцию "утапливаемый порог" только при использовании дверей DoorHan в морозильных помещениях, которые работают в режиме шоковой заморозки. Более того, для оптимальной работы функции требуются дополнительные опции, такие как "низкотемпературное исполнение" и "обогрев полотна".
Как решить задачу обогрева нижнего контура без установки утапливаемого порога?
В дверях для холодильных камер DoorHan доступна опция "низкотемпературное исполнение", где кабель обогрева устанавливается внутри нижнего уплотнителя. Таким образом, не требуется отдельный обогрев пола в зоне примыкания уплотнителя и установка отдельного утапливаемого порога.
Возможна ли установка в низкотемпературных и камерах шоковой заморозки?
Да, при использовании обогрева полотна.
Какая толщина панели распашных дверей для холодильных камер?
Панели толщиной 80 мм и 120 мм
Какая толщина панели откатных дверей для холодильных камер?
Панели толщиной 80 мм и 120 мм
Какие минимальные размеры у распашных дверей для холодильных камер DoorHan?
800 мм по ширине, 1800 мм по высоте
Какие минимальные размеры у откатных дверей DoorHan для охлаждаемых помещений?
800 мм по ширине, 1800 мм по высоте
Каковы максимальные размеры холодильных дверей DoorHan?
Проемы шириной от 600 до 3000 мм и высотой от 600 до 5000 мм
При какой температуре могут эксплуатироваться распашные и откатные двери для холодильных камер?
Двери могут работать в температурном диапазоне от -27 до -35 °C, в то время как снаружи они будут функционировать при температуре от +50 до -35 °C.
Возможно ли автоматизировать холодильные двери DoorHan?
Откатные двери для холодильной камеры могут быть оснащены специализированным автоматическим приводом, предлагающим различные опции управления открытием и закрытием. Распашные не подлежат автоматизации.
Что нужно знать, чтобы правильно подобрать дверь для холодильной камеры?
Размеры проема, тип открывания и температурный режим
Насколько надежны двери для холодильных камер?
Морозильные двери для холодильных камер надежны и эффективны для поддержания температурных режимов в помещении. Качество, установка и правильное использование играют роль в надежности. Для обеспечения долгосрочности службы ворот следуйте рекомендациям производителя, проводите регулярное обслуживание и проверяйте уплотнители, замки и петли.
